One-shot Software

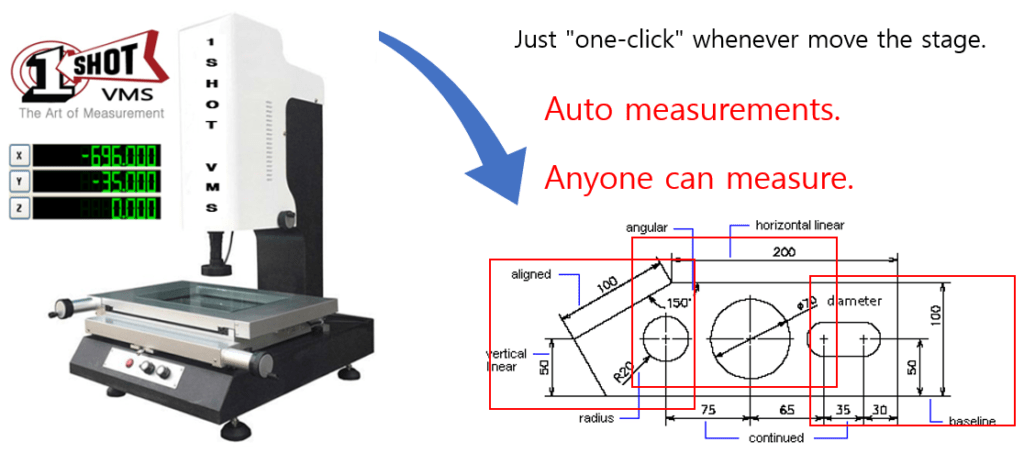

One-shot Auto Measuring + X Y Z Coordinate
실시간 이미지보다 큰 물체도 One-shot 측정
- 세계 유일 실시간 이미지보다 큰 물체도 스테이지 이동 거리만큼 One-shot 측정
- 미세한 크기부터 매우 큰 물체까지 One-shot 측정할 수 있는 자유
- 세계 최고의 정밀도 1 um 이하 가능
- 100개 포인트를 1초 측정 & 누구나 간단히 클릭 한번으로 측정
One Shot 소프트웨어
현미경, 비디오 시스템에 설치
공구 현미경에 설치하면 XYZ 좌표 측정 + One Shot 자동 감지 측정
모든 현미경, 측정 현미경, 비디오 시스템에서 사용 가능
소프트웨어를 컴퓨터에 설치하고 카메라를 장치에 연결하면 모든 현미경과 측정 현미경에서 당사의 One-shot VMS Software를 사용할 수 있습니다.
높은 정밀도 측정을 위한 Sub pixel 이미지 처리
빛의 강도를 sub pixel단위로 분해하는 알고리즘을 적용하였습니다. 고 배율 렌즈를 사용하면 1 um 이하 반복 정밀도 측정도 가능합니다.
초강력 패턴 매칭 알고리즘 & 1초만에 측정
실시간 이미지에서 물체의 위치와 방향을 변경하여도 100개 이상의 측정 포인트도 1초만에 자동으로 감지하고 측정합니다.
개인별 오차 없이 누가 측정해도 같은 측정 결과
Sources of random error
실시간 이미지에서 물체의 위치와 방향을 변경하여도 100개 이상의 측정 포인트도 1초만에 자동으로 감지하고 측정합니다.
- Indivisual biological variation
- Measurement error
- Sampling error
신뢰성 시스템
검사 및 교정에 사용되는 기준 척도는 국가 표준으로 신뢰성을 확립하기 위해 국제 공인 교정 기관의 기준 척도를 준수합니다.
International standard | Korean Agency for Technology and StandardsKOLAS (Korea Laboratory Accreditation Scheme) |
National correctional agency | Reference scale |
Secondary standard | Precision coordinate measuring instrument |
Common standard | Reference scale |
Measuring instrument to be calibrated | One-shot Video Measuring System |
복수 측정 : 같은 종류의 물체들을 한번에 측정 할 수 있습니다.
검사 및 교정에 사용되는 기준 척도는 국가 표준으로 신뢰성을 확립하기 위해 국제 공인 교정 기관의 기준 척도를 준수합니다.
간단한 조작: 마우스 클릭으로 점, 선, 원을 조합하여 측정 및 공차를 설정합니다.
검사 및 교정에 사용되는 기준 척도는 국가 표준으로 신뢰성을 확립하기 위해 국제 공인 교정 기관의 기준 척도를 준수합니다.
편리한 데이터 관리: 자동 저장, SQL database, 통계, 트렌드 그래프, 분석 보고서를 자동으로 산출합니다.
검사 및 교정에 사용되는 기준 척도는 국가 표준으로 신뢰성을 확립하기 위해 국제 공인 교정 기관의 기준 척도를 준수합니다.
측정 결과를 CAD DXF 파일로 Export 하고, CAD 도면에서 Import 가능
지원 언어: 한국어, 영어, 중국어, 일본어…언어 추가 가능
추천 Image Sensor 주요 사양 selectable
Model | Color, CMOS | Pixel(μm) | Sensitivity | max FPSResolution | Shutter |
D3MGS | 3.1M / Sony IMX265 | 3.45 x 3.45 | 1146 mv | 53@2048 x 1536 | Global |
1/1.8 inch | |||||
MESEN 20M | 20M / Sony IMX183 | 2.4 x 2.4 | 462 mv | 15@5440 x 3648 | Rolling |
추천 PC 주요 사양
- OS (Windows 10, 64 bit)
- CPU: Intel CORE™ i7-9th Gen
- Main board: Gigabite B360M DS3H
- RAM 16 GB, USB 3.0 port
- MESEN™ one-shot software , SQL database, Manual measuring software
활용 용도
- 선반, 프레스 가공품, 사출품, 압출품, 소결, 스탬핑, 금형 부품
- 자동차 및 기계 부품: 핀, 칩 부품, 샤프트, 커넥터, 오링, 가스켓, 나사, 스프링
- 전자. 반도체, 스마트폰 부품: PCB, LCD 부품, 리드 프레임, 카메라 모듈, 실장 부품
- 의료 부품, 임플란트 부품
In Line 측정 개념도: 소프트웨어와 PLC통신 → 로봇이 물체를 분류 (Option)
